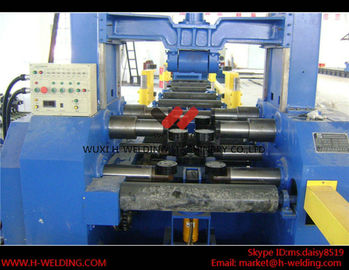

एच बीम उत्पादन लाइन हैवी ड्यूटी विधानसभा मशीनें इस्पात संरचना के लिए

उत्पाद विवरण:

Place of Origin:	China
ब्रांड नाम:	H-WELDING
प्रमाणन:	CE
Model Number:	Z25

भुगतान & नौवहन नियमों:

Minimum Order Quantity:	1 Set
मूल्य:	negotiation
Packaging Details:	Mainframe naked in container, electrical control box in plywood cases (Non fumigation) then in container.
Delivery Time:	15 working days after received your payment
Payment Terms:	30% T/T as advance payment when sign the contract, 70% T/T as balance payment before delivery or 100% irrevocable LC at sight
Supply Ability:	30sets per month

संपर्क करें

विस्तृत उत्पाद विवरण

Product Name:	Z25 H Beam Production Line Assembly Machine	Application:	H beam track welding
Inverter:	Mitsubishi	Welder:	Spot welding
Available flange height:	2500mm	Linkage control:	Available
Input conveyor:	2.6m*3	Output conveyor:	2.6m*3
हाई लाइट:	विधानसभा मशीन , एच बीम संयोजन मशीन

Z25 एच बीम उत्पादन लाइन विधानसभा मशीन इस्पात संरचना हैवी ड्यूटी में

विशेष विवरण:

आदर्श		Z15	Z18	Z20
वेब आकार (मिमी)	ऊंचाई	200-1500	200-1800	200-2000
	मोटाई	6-32	6-32	6-32
	लंबाई	2000-15000	2000-15000	2000-15000
निकला हुआ किनारा आकार (मिमी)	चौड़ाई (मिमी)	200-800	200-800	200-800
	मोटाई (मिमी)	6-40	6-40	6-40
	लंबाई (मिमी)	4000-15000	4000-15000	4000-15000
विधानसभा की गति (एम / मिनट)		0.6-6	0.5-6	0.5-6

1- ऊपरी प्रेस सिलेंडर, 2-ऊपरी बीम, 3-स्तंभ, 4 उठाने किरण; 5-ऊपरी प्रेस रोलर, 6-चाप के मार्गदर्शक डिवाइस, 7-वेब clamping डिवाइस; 8 निकला हुआ clamping डिवाइस; 9-नीचे बीम; 10-दीवार बोर्ड, 11-मुख्य संचरण रोलर, 12-युग्मक; 13-मोटर reducer;

ध्यान दें: चित्र केवल संदर्भ के लिए है। तत्वों के बढ़ते पदों पर समायोजित किया जा सकता है

व्यावहारिक स्थिति के अनुसार।

विवरण:

स्वचालित संरेखण सटीक है; हर बार समायोजित करने की आवश्यकता नहीं है (सनक रोलर समायोजन inching के लिए प्रयोग किया जाता है)।
विधानसभा के दौरान दोनों पक्षों में हाइड्रोलिक रोक रैक वेब और निकला हुआ किनारा के अंत पक्ष के संरेखण सुनिश्चित कर सकते हैं।

अनुप्रयोगों:

ऊपरी प्रेस-बीम अधिकार के साथ अपनाया और गाइड-रास्ते से 4 समूहों, स्थिरता सुनिश्चित दबाने छोड़ दिया है।
स्वत: स्पॉट वेल्डिंग चाप अनुरेखण इकाई संपीड़ित हवा की जरूरत के बिना, प्रकाश कर्तव्य तेल सिलेंडर के साथ संचालित है।

प्रतिस्पर्धात्मक लाभ:

नियंत्रण प्रणाली को गोद ले जापानी "मित्सुबिशी" पीएलसी नियंत्रक, विधानसभा मुख्य मोटर के साथ संचालित गति एसी इन्वर्टर के माध्यम से निकाला जाता है।
हाइड्रोलिक प्रणाली मानक उत्पाद चीन और विदेशी कंपनी के संयुक्त उद्यम कंपनी द्वारा निर्मित और ठीक फिल्टर के साथ सुसज्जित, विद्युत चुंबकीय वाल्व की लंबी और विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए है।
